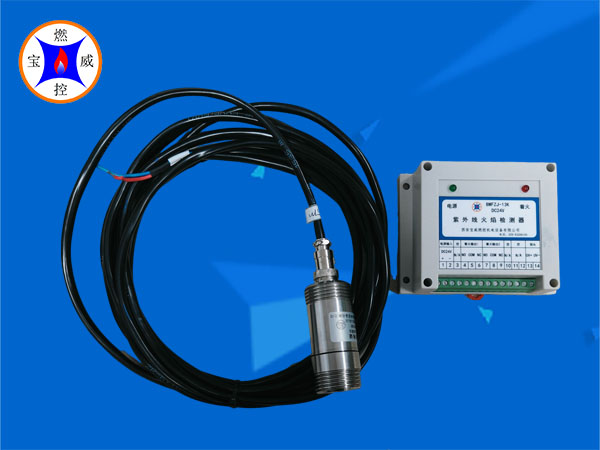

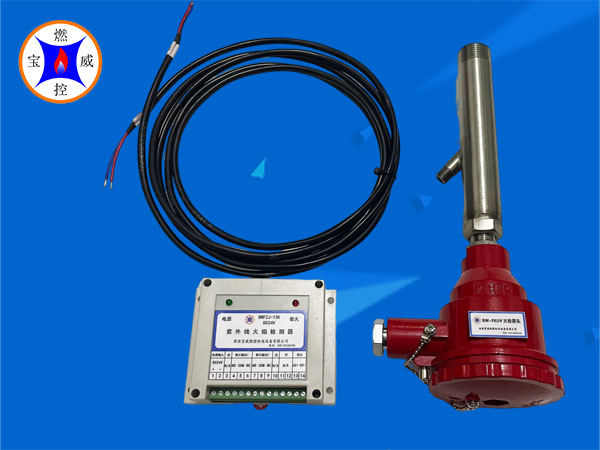

BWFZJ-13K  DC24V/AC220V紫外线火焰检测器 是根据石化、治金、煤化工、陶瓷等行业的需要，专门设计、开发的一种火焰检测器。该产品，具有简单、可靠，使用维护方便等特点，适用于各种燃气、燃油窑炉及火炬的火焰检测。

一、工作原理：

BWFZJ-13K  DC24V/AC220V紫外线火焰检测器采用高灵敏度的进口紫外光电管，此紫外光电管有灵敏度高、响应速度快和应用线路简单等特点，而且只对火焰燃烧时产生的185~260nm狭窄范围内的紫外线进行响应,而对其它频谱范围的紫外线不敏感,利用它可以对火焰燃烧中的紫外线进行检测，以此来判断有无火焰及火焰强度。因此，该检测器只对火焰燃烧产生的紫外线敏感，对日光和炉膛高温辐射无反应，抗干扰性强。

二、主要技术参数：

1、电源：DC24V/ AC220V

2、火焰检测：UV探头，规格型号BW-FKUV

3、检测响应时间：≤0.2秒

4、探头光谱范围：190-280mm

5、探头与监测器连接电缆≤50米

6、检测对象：燃气、燃油

7、工作温度：-20℃～80℃

8、输出信号：两组无源开关量信号（干接点）

9、熄火延时：1-3S可调

三、壳体：

   1、体积：115×90×40mm

   2、安装：卡式导轨安装 或105×70mm  安装孔4-φ5

   3、探头安装孔：φ18，通风冷却

   4、材质：ABS工程塑料

四、接线端子如图所示：

五、安装与调试：

1.探头安装

   BWFZJ-13K DC24V/AC220V紫外线火焰检测器是一种非接触式火焰监测器。用户安装时请将探头对准火焰。探头使用的高温为80℃，用户在燃烧器或其他高温设备上使用时，探头前的检测通道必须通风冷却。检测通道直径不小于φ18，探头的安装螺纹为M20×1.5。安装位置要避免受到高温、强烈震动或冲击。

   2.调试

1）、火焰检测灵敏度使用拨码开关5级可调（1级为灵敏度更高）；熄火后继电器吸合状态保持时间使用拨码开关3级可调（1级、2级、3级时间均为1S，1+2+3级时间为3S）；出厂时两者均为1级 。

2）、BWFZJ-13K  DC24V/AC220V 紫外线火焰检测器在出厂时已调试好，一般情况下安装即可使用 。

3）、如果在安装或使用中不小心弄破了探头的镜片，不要用普通玻璃片代替，因为普通玻璃片不能透过火焰产生的紫外线。
