火炬点火都有哪些装置

所属分类:企业新闻    发布时间: 2021-08-23    作者:admin
  分享到:
二维码分享

一、高空直烧点火嘴。

1根放散管需配置一个燃烧器和二套高空直烧点火嘴,点火气源取自放散的煤气,内部安装了电弧装置和催化反应室,催化反应室起始温度250-300℃起反应,且在低热的煤气可以反应燃烧,从点火嘴中喷出了高温的烟气。

二、高压离子发生器、高温高压绝缘子及导线。

对应每个高空点火器,配置一台高压离子发生器,给高空直燃点火嘴中的点火电极提供高压电,点火腔内产生天梯电弧,经过空气和煤气经行混合产生反应;火焰经高空点火嘴中喷出。每台高压离子发生器至高空点火器都配置耐高温、耐高电压的石英绝缘子及高压导线。

三、点火控制柜。

点火控制柜主要由西门子PLC、隔离功率启动器、信号隔离输入输出器、硬手动开关、状态显示灯组成,系统中的高压离子发生器、电动阀的控制信号等都是由主控制器控制的。多个放散管的自动点火控制系统都是集中在一个主控制器柜,主控制柜尺寸根据现场所需设计。

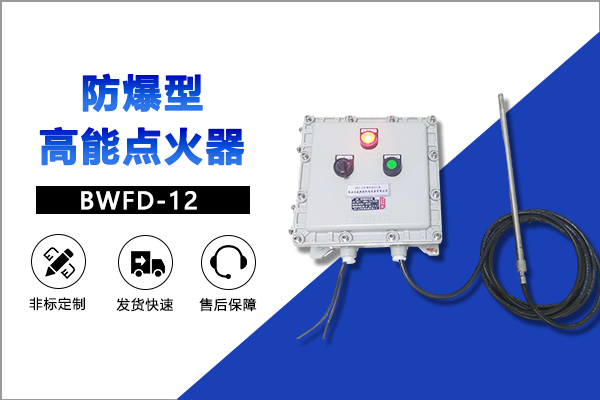

陕西高能点火器

四、启动点火信号。

打开放散阀开和CO的浓度信号同时存在时并输出信号给控制柜,由此信号实现自动点火。

五、火焰探测。

放散管煤气是否被点燃,需要有火焰反馈信号。该信号火焰传感器和温度巡检等组件组成。

迷宫式分子封的常见问题 (1)结冰堵塞:在高寒地区,分子封如果没有保温、伴热措施,火炬气中的水分会凝结下来,从而结冰堵塞分子封。这个后果是非常严重的。防止办法:随气温的变化分别采取保温措施或伴热保温措施即可。分子封做成斜底,最低处开一个DN100 的排污口,也是一个比较好的办法。 (2)钟罩脱落:事故的后果很严重。防止办法:按规范设计、按设计制造,不要偷工减料即可。当然,分子封的材料也很重要。如果火炬气是有腐蚀性的气体,分子封就要用相应的不锈钢材料(例如:304、316L) 。有些火炬厂家非常聪明,在分子封钟罩的下面,焊了几个支座,在分子封的上部,焊了几块挡板,就是分子封出了问题,让钟罩也掉不下来、上不去,避免更大事故的发生。(3)钟罩腐蚀:陕西渭河化肥厂进口火炬,多年后检修时发现钟罩腐蚀掉了。原因可能是新上的气化炉操作有问题,使排放气中含有空气,火炬经常发生爆鸣。爆鸣就是小爆炸,小爆炸导致分子封钟罩温度升高,和氧气发生腐蚀性反应。防止办法:改进气化炉的操作,使排放气中不含或尽量少含空气。 (4)杂物堵塞:有些火炬头口径很大,内存耐火材料。时间长了,耐火材料脱落, 会堵塞分子封。火炬气中的灰尘、火炬气燃烧后产生的灰尘,也会堵塞分子封。

防止办法:分子封设一到二个检修手孔。堵塞严重,只有拆下检修。

以上就是西安宝威燃控机电设备有限公司给大家分享的相关西安火炬点火装置的知识,想了解更多,欢迎来咨询西安宝威!
