4-20mA模拟量紫外线火焰检测器

简介—— BWZJ-13A紫外线火焰监测器(4-20mA火焰监测器),用于燃气、燃油工业燃烧器的火焰监测,该监测器只对产生的紫外线敏感,对灯光和炉…

  • 紫外线火焰检测器
联系电话:1870296962518702969625

详情内容/ Content details

手机扫一扫






    BWZJ-13A紫外线火焰监测器(4-20mA火焰监测器),用于燃气、燃油工业燃烧器的火焰监测,该监测器只对产生的紫外线敏感,对灯光和炉膛高温辐射无反应,抗干扰性强。

    可控制点火装置自动点火,点火同时自动打开燃料阀。在设定时间(6秒)内没有点燃,控制器自动关闭燃料阀;如点火成功则保持燃料阀打开,燃料正常供应。监测火焰时,若监测到有火焰,保持燃料阀打开,燃料正常供应;监测到无火焰时,控制器自动关闭燃料阀。

    本监测器还采用进口军工高速数据转换电路,可以输出4~20mA标准电流信号及无源开关量信号,以满足不同工况的需要。

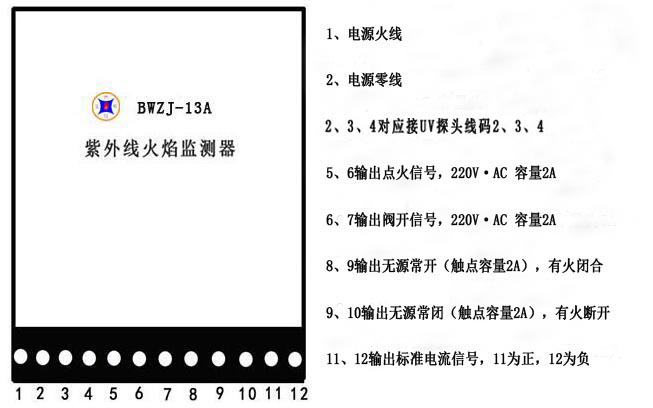

    通电后,监测器同时输出定时点火有源信号(端子5、6)及燃料阀打开有源信号(端子6、7),若点火成功,则点火信号关闭后继续输出燃料阀打开信号;若点火失败,则关闭点火信号及燃料阀打开信号。





    1、电源:220V±10%  50/60Hz

    2、火焰检测:UV探头(UV探头预留有M20×1.5外螺纹,用于将UV探头固定在预定位置)

    3、检测响应时间:≤0.2秒

    4、UV探头光谱范围:190-280mm

    5、功耗:3W

    6、输出信号:一组无源开关量信号(干接点)、一组4~20mA模拟量信号

    5、UV探头与监测器连接电缆≤50米

    6、检测对象:燃气、燃油

    7、工作温度:-20℃~80℃

    8、体积:198*90*45mm

    9、安装尺寸:182×60mm   安装孔4-φ5

    10、探头安装孔:φ18,通风冷却

    11、监测器材质:工程塑料

    12、UV探头材质:铝或不锈钢

















  1、安装

   紫外线火焰监测器是一种非接触式火焰监测器,用户安装时请将探头对准火焰。

   探头使用的耐高温度为80℃,用户在燃烧器或其他高温设备上使用时,探头前的检测通道必须通风冷却,防止炉膛高温传导辐射损坏传感器,冷却风要求干燥、洁净。根据有关规定,监测灵敏距离为0.8米,(在检测通道为Φ18的情况下),但监测距离会随着火焰辐射强度和监测通道的增大而增大,但限定距离一般不超过4米。



 2、调试

   该监测器具有布线分布电容自动跟踪调整处理芯片,能在布线分布电容不大于0.33uF的条件下,自动调节以匹配布线分布电容,UV传感器和监测器连线不可超过30米,具有更宽的适用范围,现场安装使用特别方便,无需用户调整匹配电位器。

   如果在安装或使用中不小心弄破了探头的镜片,不要用普通玻璃片代替,因为普通玻璃片不能透过火焰产生的紫外线,应更换相同型号的石英镜片。
