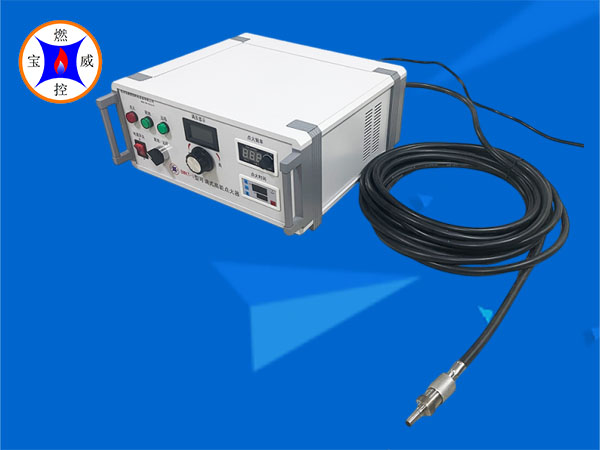

BWKT-I型可调式高能点火器，用于燃气、燃油、低热值燃气的点火，主要为科研单位、学校实验室使用，具有点火可靠、寿命长、抗结焦，具有自净能力。本机型根据科研、学校等单位使用，点火能量可调，性能稳定，操作安全可靠。

一、技术参数

  1.输入电压：220V±10%   50HZ

  2.消耗功率：200W（最大）

  3.适应燃料：燃气、轻油、重油、低热值燃气

  4.点火头瞬时耐温：1300℃

  5.点火频率：1～20次/S（精准可调，频率LED数字显示）

  6.点火时间：1～60S（精准可调，时间秒数LED数字显示）

  7.火花能量：1J～20J（可调)

二、点火器箱体

  1.外形尺寸：

        长×宽×高=400×385×175mm

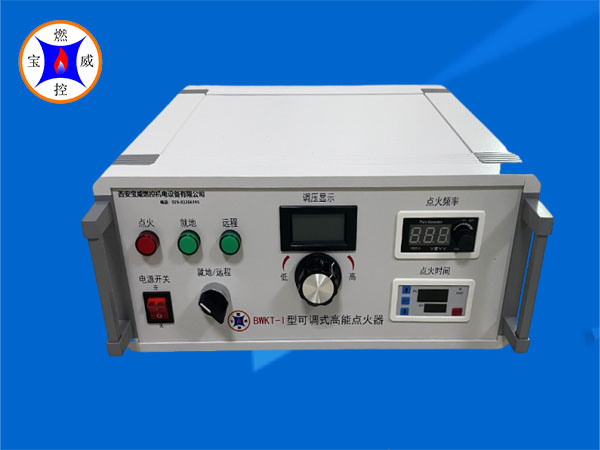

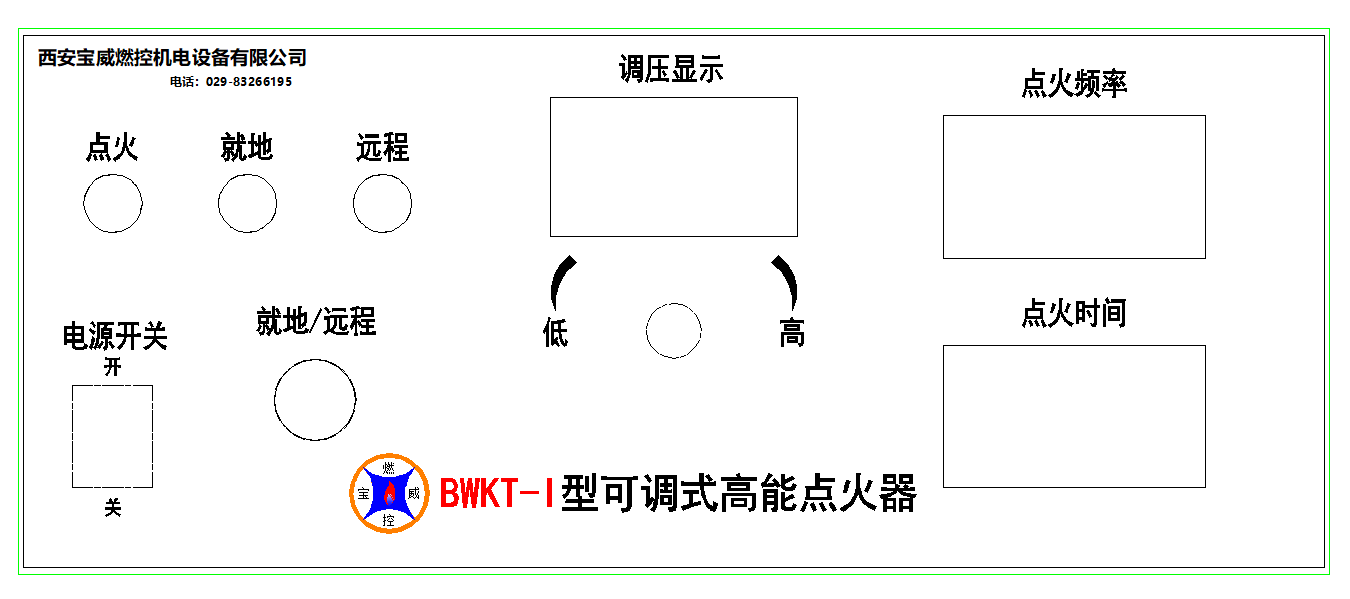

  2.前面板示意图

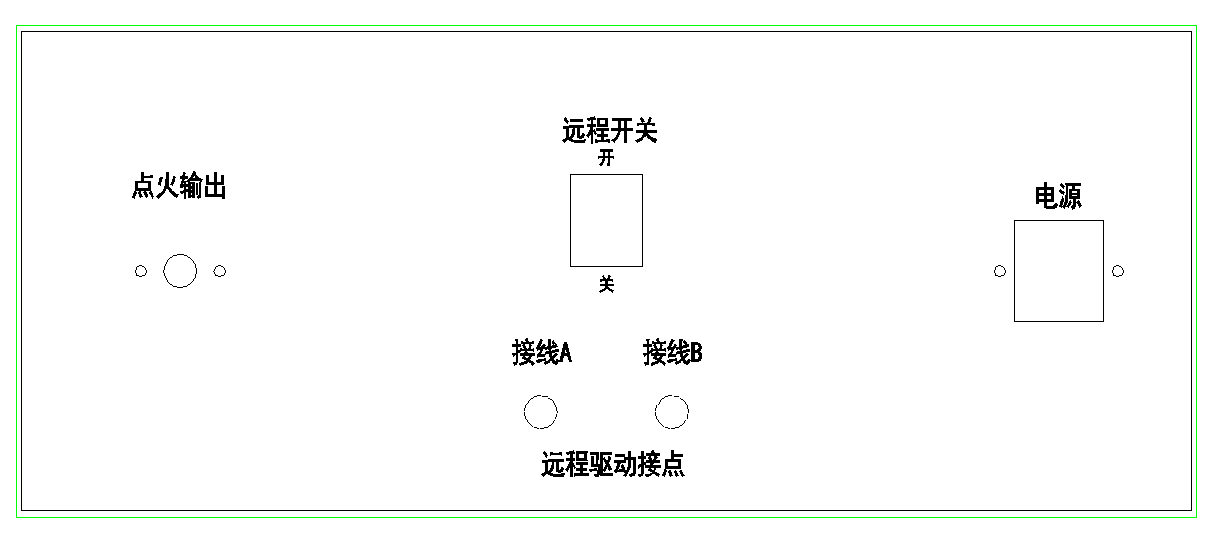

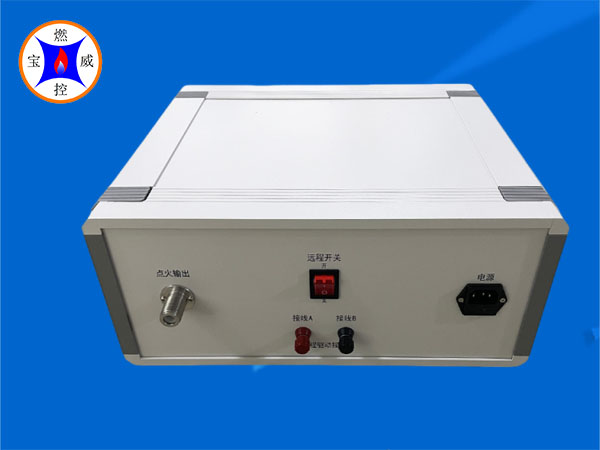

3.后面板示意图

三、使用说明

  1、连接方法

  BWKT-I型可调式高能点火器由四部分组成：1）箱体2）点火杆/点火针3）点火线缆  4）电源线

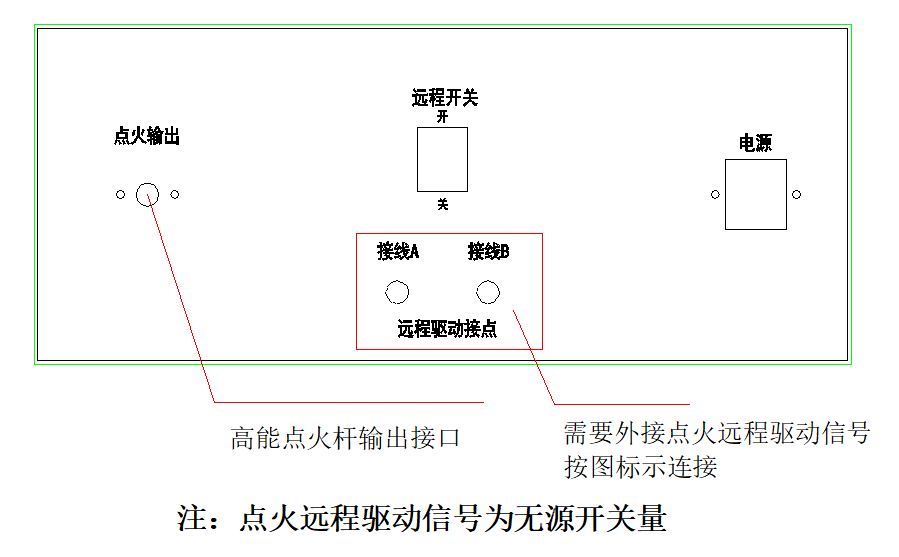

  后面板连接示意图：

注：电源线、高压电缆、外接点火连接在后面板相应的位置上，并扭紧。

2、操作说明：按上图连接后，方可进行操作，切记操作时就地操作与远程操作只可选择一种方式，不可同时操作，以免损坏仪器。

●就地操作方式：

打开电源开关，电源指示灯亮，然后将前面板上的就地/远程旋钮旋至就地位置，就地指示灯亮，根据需求再选择好点火时间，然后打开点火时间仪表面板上的开始按钮即可开始打火。

点火时间设定：定时范围1-60秒，模式是按键启动定时关断，循环时间定时范围是1-600秒

1. 模式设置

 长按SET按键，T1红色窗口显示"L01"后按上下键T2蓝色窗口显示"P-1"或者"P-2"。

"P-1"表示吸合T1时间以后断开，保持断开。

"P-2"表示吸合T1时间以后断开，再延时T2时间断开，重复循环。

2. 定时设置

P-1 模式：短按SET按钮，红色T1定时器窗口闪烁后按上下键设定T1定时器时间。设定完成再按压SET键两次退出设定模式。

P-2 模式：短按SET按钮，红色T1定时器窗口闪烁后按上下键设定T1定时器时间。T1设定完成以后再短按SET按钮，蓝色T2定时器窗口闪烁后按上下键设置T2定时器时间。设定完成按压SET键退出设定模式。

通过电压调节旋钮调节电压来确定点火能量，顺时针调节为升高电压，反时针为降低电压。电压值由数字表头上显示，点火能量通过调整电压表确定。

通过频率调节旋钮调节点火频率，顺时针调节为升高频率，反时针为降低频率。频率值由数字表头上显示。

3 、需要二次打火时，必须将点火时间仪表面板上的开始按钮重新按下，即开始打火。

●外部点火控制方式：

    打开电源开关，电源指示灯亮，然后将前面板上的就地/远程旋钮旋至远程位置，远程指示灯亮，然后再将后面板上的远程开关按下至开位置，此时点火器即可接受外部驱动信号（无源开关量）执行点火，点火时间根据外部给定。

通过电压调节旋钮调节电压来确定点火能量，顺时针调节为升高电压，反时针为降低电压，电压值由数字表头上显示。

通过频率调节旋钮调节点火频率，顺时针调节为升高频率，反时针为降低频率，频率值由数字表头上显示。

    3、点火能量参数：

点火能量是通过电容器充电放电实施的，根据W=C×U²÷2,公式换算来的，电路中电容是固定的，因此调整充电电压来确定点火能量，表头显示的电压为变压器的初级电压，实际上给电容器上充电的电压是变压器初次的高电压，以下是经过计算的点火能量供用户参考。

根据所需点火的火花能量来调整，要注意电压调整不要超过220V，以免损坏点火器。
